背景

我开发的APP，隐云图解制作中有一个功能是拼接多个 gif 动图到一张动图上。

这段代码是使用 FFmpeg 来实现。

测试时发现直接水平拼接和直接横向拼接都没有问题，唯独方形拼接（类似九宫格）在开启按比例缩放后总是出现问题。

而这段代码的核心逻辑是先遍历输入文件列表，读取每个 gif 的尺寸信息并将其保存下来，同时按照特定拼接规则计算出缩放尺寸并保存。

然后将计算得到的尺寸生成 FFmpeg 命令。

排查过程

使用四张分辨率分别为： 640x368, 1080x1920, 640x368, 800x1280 的动图经过缩放计算后得到如下 MutableList:

[[640, 368], [640, 1137], [640, 368], [640, 1024]]

生成的 FFmpeg 命令为：

-y -i jointBg.png -i 2022-07-20-13-44-41-by_EL.gif -i 2022-07-20-13-44-18-by_EL.gif -i 2022-07-13-15-51-07-by_EL.gif -i 2022-07-14-14-28-57-by_EL.gif -filter_complex [0:v]pad=1280:2161[bg];[1:v]scale=640:1137[gif0];[2:v]scale=640:368[gif1];[3:v]scale=640:1024[gif2];[4:v]scale=640:368[gif3];[bg][gif0] overlay=0:0[over0];[over0][gif1] overlay=640:0[over1];[over1][gif2] overlay=0:1137[over2];[over2][gif3] overlay=640:368 2022-07-20-14-03-17-by_EL.gif

把上述命令中的其他参数移除，仅保留缩放和拼接命令，并适当的加点缩进：

# 缩放
[0:v]pad=1280:2161[bg];
[1:v]scale=640:1137[gif0];
[2:v]scale=640:368[gif1];
[3:v]scale=640:1024[gif2];
[4:v]scale=640:368[gif3];

# 拼接
[bg][gif0] overlay=0:0[over0];
[over0][gif1] overlay=640:0[over1];
[over1][gif2] overlay=0:1137[over2];
[over2][gif3] overlay=640:368

稍微解释一下上述命令：

上述缩放中的代码表示把输入的第 n 个文件按照 x:y 分辨率缩放后取别名为 xxx，如：

[0:v]pad=1280:2161[bg] 表示把输入的第 0 个文件当成画板，并扩展分辨率为 1280x2161，然后取别名为 bg 以供后续使用。

[1:v]scale=640:1137[gif0] 表示把第 1 个文件缩放为 640x1137 并取别名为 gif0.

而拼接中的代码也很好理解，如：

[bg][gif0] overlay=0:0[over0] 表示将别名为 gif0 的文件覆盖到别名为 bg 的文件上，并且起点坐标为 0:0 ，最后将处理后的文件取别名为 over0 以供后续使用。

解释完，各位有没有发现问题？没有？哈哈，没有就对了，等我画个图就理解了。

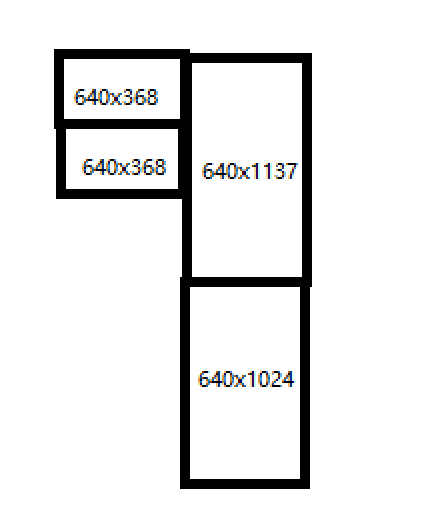

按照预想情况，拼接后的动图应该是这样排列的：

（哈哈哈，因为这里只是用极端个例来说明这个现象，所以拼出来的是这么一个奇怪的形状）

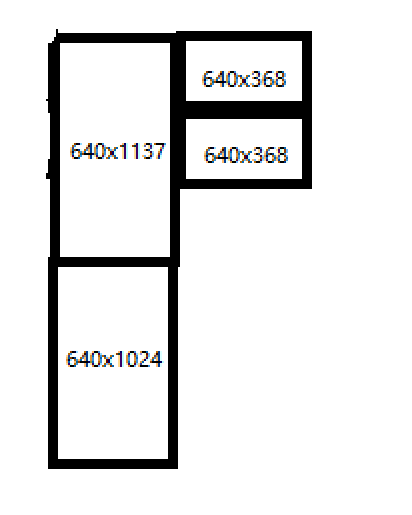

但是实际情况确实这样的：

哈哈，发现问题了吧。

拼接的方向居然反了，如果只是反了到也还能看，关键是连同缩放尺寸一起反了，导致 16:9 的动图被强行拉伸成了 9:16，而原本 9:16 的动图又被强行压缩成了 16:9 ，那观感，简直不要太惨不忍睹。

那么造成这种情况的原因是什么呢？

先看代码：

val gifResolution = getJointGifResolution(context, jointMode, gifUris)
Log.i(TAG, "jointGif: gifResolution = $gifResolution")


val totalResolution = gifResolution[gifResolution.size - 2]
val minResolution = gifResolution[gifResolution.size - 1]

gifResolution.remove(totalResolution)
gifResolution.remove(minResolution)

val cmdBuilder = FFMpegArgumentsBuilder.Builder()
cmdBuilder.setOverride(true)
        .setInput(jointBg.absolutePath)  //输入背景

for (uri in gifUris) {  //输入GIF
    cmdBuilder.setInput(FileUtils.getMediaAbsolutePath(context, uri))
}

cmdBuilder.setArg("-filter_complex")


var cmdFilter = ""
//设置背景并扩展分辨率到 total
cmdFilter += "[0:v]pad=${totalResolution[0]}:${totalResolution[1]}[bg];"

//将输入文件缩放并取别名为 gifX (X为索引）
gifResolution.forEachIndexed { index, mutableList ->
    cmdFilter += "[${index+1}:v]scale=${mutableList[0]}:${mutableList[1]}[gif$index];"
}
cmdFilter += "[bg][gif0] overlay=0:0[over0];"

//开始叠加动图
cmdFilter += getCmdFilterOverlaySquare(gifUris, gifResolution)

....

上述代码中，val gifResolution = getJointGifResolution(context, jointMode, gifUris) 表示计算输入文件的分辨率信息，计算完毕后打印日志输出的分辨率顺序还是正确的。

但是此处，为了方便返回数据，我会在原有 list 末尾再添加两条数据，并且在遍历前将这两条数据通过 remove 移除。

此时再去遍历这个 list 就出现了上述所说的顺序错乱。

所以合理猜测是由于调用了 remove 导致顺序被重新排列了？

我们写一段 demo 来尝试一下：

val list: MutableList<MutableList<Int>> = mutableListOf()

// 添加 ”正常数据“
list.add(mutableListOf(640, 368))
list.add(mutableListOf(640, 1137))
list.add(mutableListOf(640, 368))
list.add(mutableListOf(640, 1024))

// 添加 ”额外数据“
list.add(mutableListOf(1280, 2161))
list.add(mutableListOf(640, 368))

// 先输出处理前的 list
println("处理前：$list")

// 模拟处理数据
val value1 = list[list.size - 2]
val value2 = list[list.size - 1]

list.remove(value1)
list.remove(value2)

// 输出处理后数据
println("处理后：$list")

不出意外，输出结果为：

处理前：[[640, 368], [640, 1137], [640, 368], [640, 1024], [1280, 2161], [640, 368]]
处理后：[[640, 1137], [640, 368], [640, 1024], [640, 368]]

果然 list 被重新排序了。

那么问题来了，为什么呢？又该怎么解决呢？

错误原因及解决方法

既然已经知道了问题出自于 remove 方法，那么自然是从它下手。

先来看看 remove 的源码：

    /**
     * Removes a single instance of the specified element from this
     * collection, if it is present.
     *
     * @return `true` if the element has been successfully removed; `false` if it was not present in the collection.
     */
    public fun remove(element: E): Boolean

嗯，是个接口，问题不大，找到它的实现：

    override fun remove(element: E): Boolean {
        checkIsMutable()
        val i = indexOf(element)
        if (i >= 0) removeAt(i)
        return i >= 0
    }

代码很简单，核心就在第3-4行，使用 indexOf 查找到元素位置后调用 removeAt 删除。

哈哈，看出问题没有？

其实去我在刚写完背景时就突然发现了问题所在，但是想着写都写了，还是假装不知道继续写下去吧。

什么？还是没看出来问题所在？

那么我们来看看 indexOf 的源码……算了，源码都不用看了，直接看注释：

    /**
     * {@inheritDoc}
     *
     * @implSpec
     * This implementation first gets a list iterator (with
     * {@code listIterator()}).  Then, it iterates over the list until the
     * specified element is found or the end of the list is reached.
     *
     * @throws ClassCastException   {@inheritDoc}
     * @throws NullPointerException {@inheritDoc}
     */

看到了吗？这个方法返回的是“指定元素第一次出现的索引位置”

也就是说，调用 remove 后删除的是第一个该元素。

我们再来看看上述代码返回的删除前后的 list 变化：

处理前：[[640, 368], [640, 1137], [640, 368], [640, 1024], [1280, 2161], [640, 368]]
处理后：[[640, 1137], [640, 368], [640, 1024], [640, 368]]

发现了吗？并不是删除元素后 list 被重排了，只是好巧不巧的，我想删除最后一个 [640, 368] 但是，前面也有一个一样的 list 导致删除的是前面的第一个元素，而非我想要删除的最后一个元素。

那么问题来了，它凭什么就说这两个 [640, 368] 是同一个对象？

再看一段代码：

val a = listOf(100, 100)
val b = listOf(100, 100)

println(a==b)

// 输出
true

这又是为什么？？？

哈哈哈，这个问题留给各位自己想了。

总之，最后的解决方法也很简单，因为我需要删除的元素索引是固定的，所以只需要把代码中的：

gifResolution.remove(totalResolution)
gifResolution.remove(minResolution)

改为：

// 别看了，没写错，就是两个 size-1 ，为啥？你猜
gifResolution.removeAt(gifResolution.size - 1)
gifResolution.removeAt(gifResolution.size - 1)
